به عنوان یک تامین کننده باتجربه کاهنده موتور دنده مارپیچ، من از نزدیک شاهد تقاضای رو به رشد برای ماشین آلات ساکت تر و کارآمدتر در صنایع مختلف بوده ام. در این پست وبلاگ، من به اصل کاهش نویز کاهش دهنده های موتور دنده مارپیچ می پردازم و چگونگی کار این دستگاه های قابل توجه برای به حداقل رساندن نویز و افزایش عملکرد را روشن می کنم.
آشنایی با چرخ دنده های حلزونی
قبل از اینکه اصل کاهش نویز را بررسی کنیم، ابتدا اصول اولیه چرخ دنده های مارپیچ را درک می کنیم. بر خلاف چرخ دنده های خار که دارای دندانه هایی موازی با محور چرخ دنده هستند، چرخ دنده های مارپیچ دارای دندانه هایی هستند که به صورت زاویه ای نسبت به محور چرخ دنده بریده شده اند. این طراحی زاویه‌دار دندان امکان درگیری و جدا شدن تدریجی دندان‌ها را فراهم می‌کند و در نتیجه عملکرد نرمتر و بی‌صداتر را به همراه دارد.
فرم مارپیچی دندان، ناحیه تماس بزرگتری را بین دندان ها ایجاد می کند که بار را به طور یکنواخت توزیع می کند و استرس روی دندان های تکی را کاهش می دهد. این نه تنها دوام چرخ دنده را بهبود می بخشد بلکه به کاهش نویز و لرزش نیز کمک می کند. علاوه بر این، طراحی مارپیچ امکان نسبت دنده بالاتر را در بسته‌بندی کوچک‌تر فراهم می‌کند و کاهنده‌های موتور دنده مارپیچی را برای کاربردهایی که فضا محدود است ایده‌آل می‌سازد.
تولید نویز در کاهنده دنده
برای درک اینکه چگونه کاهنده‌های موتور دنده حلزونی نویز را کاهش می‌دهند، مهم است که ابتدا منابع نویز در کاهنده‌های دنده را بشناسیم. عوامل متعددی در تولید نویز در دنده دنده ها نقش دارند، از جمله:
- صدای مش دنده:این رایج‌ترین منبع صدا در کاهنده‌های دنده است و در اثر ضربه و اصطکاک بین دندان‌ها در هنگام مشبک شدن آنها به هم ایجاد می‌شود. سطح سر و صدا با سرعت و بار کاهنده دنده افزایش می یابد.
- نویز ارتعاش:لرزش یکی دیگر از منابع اصلی نویز در کاهنده‌های دنده است. این می تواند ناشی از عوامل مختلفی باشد، مانند اجزای چرخان نامتعادل، چرخ دنده ها یا بلبرینگ های شل. لرزش همچنین می تواند از طریق محفظه کاهنده دنده منتقل شود و نویز را تقویت کند.
- نویز آیرودینامیکی:این نوع صدا از حرکت هوا در اطراف کاهنده دنده ایجاد می شود. این می تواند ناشی از چرخش چرخ دنده ها، جریان روان کننده یا حرکت محفظه باشد. نویز آیرودینامیکی در سرعت های بالا شایع تر است و با استفاده از تهویه مناسب و مدیریت جریان هوا می توان آن را کاهش داد.
اصل کاهش نویز کاهنده های موتور چرخ دنده حلزونی
کاهنده های موتور دنده حلزونی از چندین ویژگی و تکنیک طراحی برای کاهش نویز و لرزش استفاده می کنند. در اینجا برخی از اصول کلیدی کاهش نویز آورده شده است:
- درگیری تدریجی دندان:همانطور که قبلا ذکر شد، فرم مارپیچ دندان امکان درگیری و جدا شدن تدریجی دندان ها را فراهم می کند که باعث کاهش ضربه و اصطکاک بین دندان ها می شود. این امر منجر به عملکرد نرم تر و بی صدا تر، به خصوص در سرعت ها و بارهای بالا می شود.
- افزایش نسبت تماس:طراحی مارپیچ نسبت تماس بین دندان ها را افزایش می دهد، به این معنی که تعداد بیشتری از دندان ها در هر زمان در تماس هستند. این کار بار را به طور یکنواخت توزیع می کند و فشار وارده بر دندان ها را کاهش می دهد و در نتیجه صدا و لرزش کمتری ایجاد می شود.
- بهینه سازی زاویه حلزونی:زاویه مارپیچ چرخ دنده ها را می توان برای کاهش نویز و لرزش بهینه کرد. یک زاویه مارپیچ بزرگتر معمولاً منجر به عملکرد نرمتر و سطوح نویز کمتر می شود، اما باعث افزایش رانش محوری بر یاتاقان ها نیز می شود. بنابراین، زاویه مارپیچ باید با دقت بر اساس الزامات کاربردی خاص انتخاب شود.
- روغن کاری:روغن کاری مناسب برای کاهش صدا و سایش در کاهنده های دنده ضروری است. این روان کننده به کاهش اصطکاک بین دندان ها کمک می کند که به نوبه خود باعث کاهش صدا و لرزش می شود. همچنین به دفع گرما و جلوگیری از خوردگی کمک می کند. استفاده از یک روان کننده با کیفیت بالا با ویسکوزیته مناسب و مواد افزودنی می تواند عملکرد و طول عمر کاهنده دنده را به میزان قابل توجهی بهبود بخشد.
- طراحی مسکن:محفظه کاهنده دنده نقش مهمی در کاهش صدا و لرزش دارد. یک محفظه با طراحی خوب می تواند به جداسازی چرخ دنده ها از ارتعاشات خارجی و جلوگیری از انتقال صدا کمک کند. همچنین می تواند تهویه مناسب و مدیریت جریان هوا را برای کاهش نویز آیرودینامیکی فراهم کند.
نمونه های دنیای واقعی
برای نشان دادن اثربخشی کاهنده‌های موتور دنده حلزونی در کاهش نویز، اجازه دهید نگاهی به چند نمونه واقعی بیاندازیم.

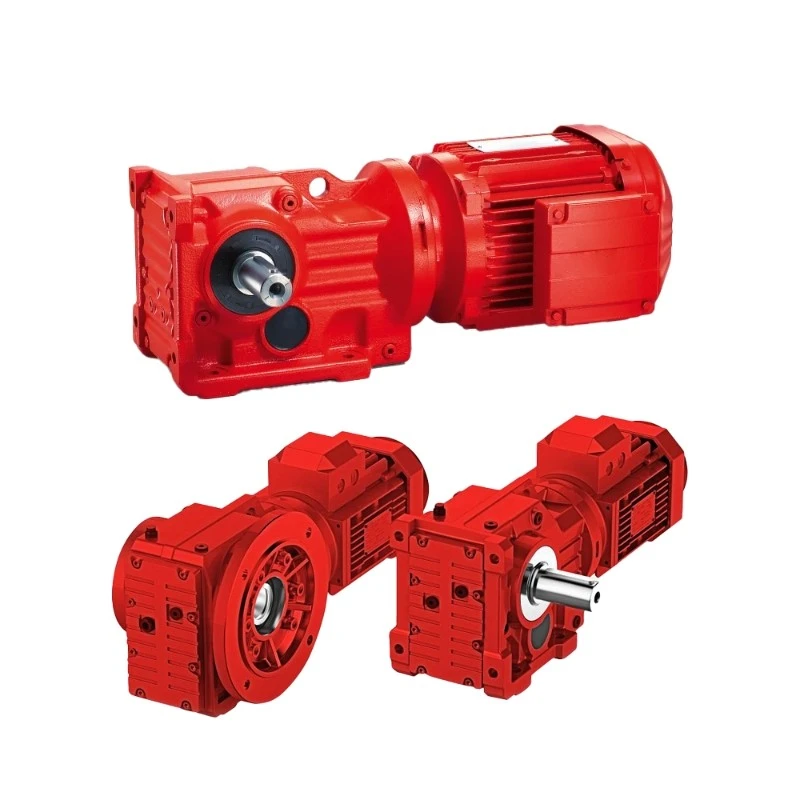

- کاهنده چرخ دنده حلزونی صنعتی SEW KA97 DRN160M4: این کاهنده چرخ دنده مارپیچ صنعتی برای کاربردهای سنگین طراحی شده است و دارای طراحی فشرده و راندمان بالا می باشد. چرخ دنده های مارپیچی با دقت ماشین کاری شده اند تا عملکرد نرم و بی صدا را حتی در سرعت ها و بارهای بالا تضمین کنند.
- کاهنده دنده حلزونی فشرده SEW KAZ47 DRN100LS4: این کاهنده دنده مارپیچی فشرده برای کاربردهایی که فضا محدود است ایده آل است. دارای چگالی گشتاور بالا و عملکرد نویز کم است که آن را برای طیف گسترده ای از کاربردهای صنعتی مناسب می کند.
- کاهنده موتور چرخ دنده هلیکال SEW K57 DRN132M4: این کاهنده موتور دنده حلزونی یک کاهنده چرخ دنده مارپیچ را با یک موتور ترکیب می کند تا یک راه حل کامل انتقال قدرت را ارائه دهد. چرخ دنده های مارپیچی برای کاهش سر و صدا و لرزش طراحی شده اند، در حالی که موتور برای کارایی و قابلیت اطمینان بالا بهینه شده است.
نتیجه گیری
در نتیجه، کاهنده های موتور دنده مارپیچی مزایای قابل توجهی از نظر کاهش نویز و عملکرد ارائه می دهند. با استفاده از اصول درگیری تدریجی دندان، افزایش نسبت تماس، بهینه سازی زاویه مارپیچی، روانکاری و طراحی محفظه، این دستگاه ها می توانند به طور موثر سر و صدا و ارتعاش را به حداقل برسانند و در نتیجه عملکرد نرم تر و بی صداتر داشته باشند.
اگر به دنبال کاهش دهنده موتور دنده مارپیچ هستید، توصیه می کنم با ما تماس بگیرید تا در مورد نیازهای خاص خود صحبت کنید. تیم کارشناسان ما می توانند به شما کمک کنند تا کاهنده دنده مناسب را برای برنامه خود انتخاب کنید و پشتیبانی و خدمات مورد نیاز برای اطمینان از عملکرد بهینه آن را در اختیار شما قرار دهند.
مراجع
- دادلی، DW (1984). کتاب Gear Handbook: طراحی، ساخت و کاربرد. مک گراو هیل.
- تاونسند، DP (1992). کتاب دنده دادلی. مارسل دکر.
- Maitra, A. (2009). کتابچه راهنمای طراحی و ساخت دنده عملی. مطبوعات CRC.
